流体多参数调控解决方案 - 山东秦创电子技术有限公司 密度 · 粘度 · pH · 浓度一体化在线监测与调控，面向尿素/甲铵液、酸碱反应液、浆料及易结晶、易结垢、含颗粒流程液体的连续物性管控。 连续工艺中，对管道介质同步监测密度、粘度、pH、浓度，可服务于配比控制、反应进度判断、产品质量闭环与能耗优化。然而在尿素甲铵液、聚合液、酸碱中和液等严苛工况下，直插式安装常面临以下问题： 高流速冲刷导致探头磨损，测量部件寿命与精度下降。 甲铵/尿素类介质降温结晶、盐析结垢，探头污染后测量漂移。 高温高压取源存在安全风险，停机拆洗影响连续生产。 单参数分体安装、接线多、校准乱，后期维护成本高。 本方案以“旁路低压化 + 预处理稳流 + 自清洗 + 秦创 QC-Quatro 多参数集成”为核心，将在线测量从主管道高压、高冲刷、易结晶的恶劣环境移出，在旁路中实现稳压、伴热、过滤与定时自清洗，四参数同柜集成、统一校准与信号上传，从源头解决磨损、结垢、取源安全与维护成本问题。 从主管道取源，经旁路隔离与限流稳压，进入分析柜完成多参数连续测量，再由自清洗单元保障长期稳定，最终全部信号上传 DCS/SCADA。 方案按“多参数分体集成、同柜统一管理”组织，将密度/浓度、粘度、pH 三大测量单元与浓度换算算法装入同一分析柜，一套供电、一套信号、一套校准。 柜内传感器统一采用 4–20mA + HART 或 RS485 Modbus RTU 信号，柜内汇总后经 Modbus TCP / OPC 上传 DCS。危险区产品防爆等级 Ex db ⅡC T6 Gb（密度/浓度产品公开参数，IP66）；高温甲铵点位若规格书要求 T4，订货时标注 T4 Gb 并做热负荷核算。 主管 DN150 Class600 时，旁路采用 DN25/40 限流；取源法兰材质随主管匹配（31603 → 316L，22053 → 2205）。 甲铵高压点先减压至传感器额定压力以下，设背压阀防止汽化；旁路流量控制在 0.5–2L/min。 甲铵/尿素类介质全程电伴热 + 保温；低压甲铵 48℃/0.49MPa、中压甲铵 118℃/2.5MPa 点位均伴热，中压先减压再进柜。 清洗排水/样流回主管背压段或地沟；回主管时保证背压高于排放点，防止汽化与倒流。 按规格书采用 HG/T 20615 CL600 DN50 RF 法兰；进柜前转为低压后可降级为 CL300/CL150，需设计院书面确认。 按介质污堵风险组合选用清洗方式，覆盖从轻度附着到顽固结垢的各类工况，保证探头长期“零漂移”运行。 适用于甲铵结晶、颗粒浆料；定时/差压触发，反吹密度计 U 型管、粘度探杆根部。 安装在测量腔外壁，高频剥离轻垢，适合粘度计、密度计。 pH 电极专用，PTFE 刷头定时旋转；配合校准液润洗杯实现自动两点校准。 顽固结垢采用稀酸/稀碱循环清洗，旁路设小型 CIP 回路。 每参数至少 1 路 4–20mA（PV）+ HART；柜内 RTU 汇流后经 Modbus 上传 DCS。 传感器 24VDC 四线制供电；清洗电磁阀、泵、伴热回路单独配电。 危险区传感器 Ex db ⅡC T6 Gb；规格书要求 T4 Gb 时，订货按 T4 重新报审。 316L 为默认接液材质；甲铵/尿素用 316L 或 2205；强酸工况选哈氏合金 / PTFE。 交付物清单： 秦创自研密度/粘度/浓度全线，四参数同柜集成，一套对接、统一维护。 振动/音叉原理无活动部件，配合自清洗，适配甲铵结晶、高粘、含颗粒介质。 旁路降压伴热、取样免拆洗，清洗时序支持定时/差压/手动，连续生产不断。 防爆 Ex db ⅡC T6/T4 Gb、IP66，316L/双相/哈氏可选，直接对接尿素节能改造、煤化工、精细化工。管道旁路安装 + 自清洗多参数在线监测
流体多参数调控解决方案
探头磨损
结晶结垢
取源不安全
维护成本高
方案思路
四参数测量单元配置
参数 型号 / 原理 关键指标 接液材质 输出 / 认证 密度/浓度 QC-QXMD-301（音叉/振荡）
或 QC-MDJ-401密度 0–2.5g/cm³，精度 ±0.001g/cm³；浓度 ±0.2%；操作温度 -50~200℃ 316L / 哈氏合金 / 钛 4–20mA + RS485
Ex db ⅡC T6 Gb · IP66粘度 QC-NDJ-401（扭转振动） 宽量程 cP 级到超高粘；无活动件；在线振动承压 6.4MPa（可定制）；耐温可定制 316L / 哈氏合金 / PTFE 4–20mA / RS485
抗颗粒、抗气泡pH QC-pH-XXX（复合电极）
或集成模块0–14pH，带温度补偿；配机械刮刷 + PTFE，与校准液润洗 强腐蚀介质选哈氏 / PTFE 4–20mA / RS485 浓度换算 依托密度主表 + 工艺曲线 密度 → 浓度算法；尿素甲铵按密度-温度-浓度对照表内置 — 与密度计同柜运算 QC-Quatro 系列型号
QC-Quatro-DVP-XXX 四参数一体：密度 + 粘度 + pH + 浓度，全流程多参数连续监测。 QC-Quatro-DV-XXX 双参数：密度 + 粘度，适合无需 pH 的油品、浆料与聚合流程。 QC-Quatro-DC-XXX 密度 + 浓度：依托密度-温度-浓度模型，重点服务尿素甲铵、酸碱液浓度闭环。 统一电气与防爆

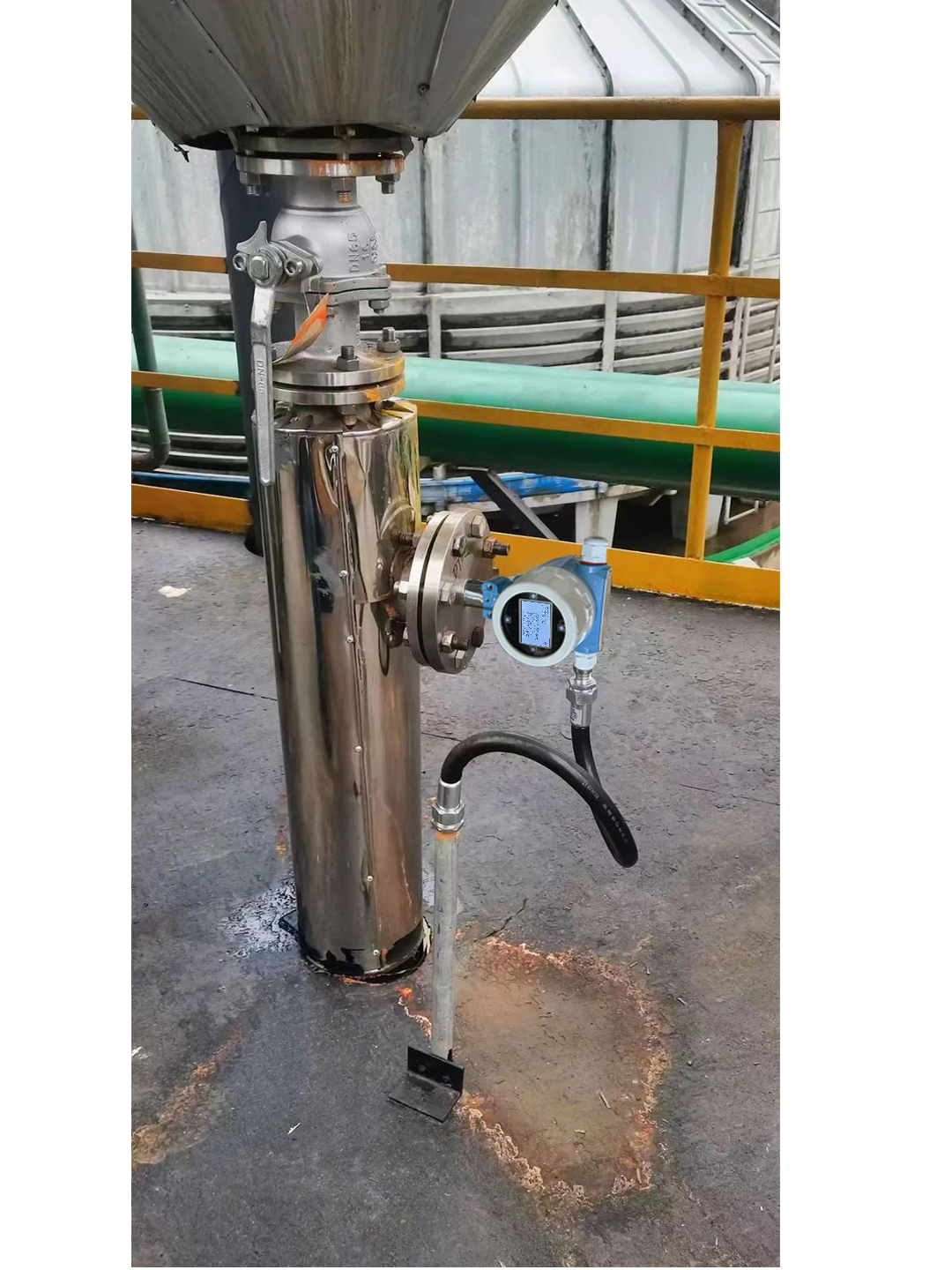

取源与限流
减压与稳流
伴热防结晶
回流设计
过程连接
高压工艺水反吹
超声波清洗
机械刮刷（Wiper）
CIP 化学清洗
清洗控制逻辑
点位配置方案
信号方案
供电方案
防爆设计
材质选型
少供应商、少接口
无活动件、耐污堵
主工艺不停机
防爆全场景适配
